Entenda o que é junta anel, os principais tipos RTJ, aplicações industriais e como escolher a vedação certa para cada operação.
- A junta anel é indicada para vedação em operações de alta pressão, com uso frequente em flanges, válvulas, tubulações e equipamentos críticos.
- Os modelos oval, octogonal, BX, RX e lente atendem necessidades diferentes, conforme pressão, geometria do flange e exigência de vedação.
- A escolha correta da junta anel reduz falhas, vazamentos e paradas, além de aumentar a segurança da operação industrial.
Resumo preparado pela redação.
Quem trabalha com vedação industrial sabe que alguns componentes parecem simples no papel, mas fazem uma diferença enorme na rotina da operação.
A junta anel entra exatamente nessa categoria. Quando ela é bem especificada, o sistema trabalha com mais segurança, estabilidade e confiabilidade.
Neste guia, você vai entender quais são os principais tipos de junta anel, onde cada modelo costuma ser aplicado e o que avaliar antes da compra.

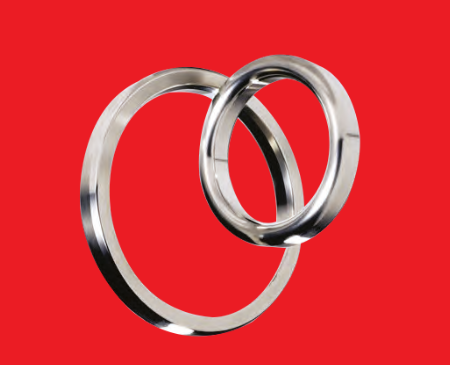

O que é junta anel e por que ela é tão usada
A junta anel é uma solução de vedação desenvolvida para trabalhar em flanges do tipo RTJ, sigla para Ring Type Joint.
Em linhas gerais, ela é produzida em material maciço e projetada para suportar condições severas de operação, com foco em vedação eficiente.
O grande diferencial está na resistência mecânica e na capacidade de manter a vedação mesmo em ambientes agressivos. Por isso, a peça é comum em segmentos como petróleo, gás, processamento industrial e linhas de alta pressão.
Tipos de junta anel mais usados na indústria
Existem diferentes geometrias e construções, e cada uma atende melhor a uma situação específica. Entre os modelos mais conhecidos, vale destacar:
- Ring Joint Oval: material maciço, projetado para flanges tipo anel conforme ASME B16.20 e API 6A. É utilizado em equipamentos de alta pressão, perfuração, extração e processamento de petróleo, além de castelo de válvulas e tubulações em geral;
- Ring Joint Octagonal: também em material maciço, com aplicação semelhante ao oval, mas com formato que proporciona maior capacidade de vedação. Por isso, costuma ser mais indicado para flanges fabricados atualmente;
- Ring Joint BX: tem secção quadrada com cantos afinados e foi projetado para flanges API 6A e ASME B16.20. É aplicado em operações com pressões extremamente altas, usando equalizador de pressão para aproveitar a própria pressão do fluido na vedação;
- Ring Joint RX: possui perfil interno convexo e também utiliza a pressão do fluido como parte da vedação. É intercambiável com o STI 1420 em flanges ASME B16.20 e API 6A, sendo muito usado em condições severas;
- Ring Joint Lente: em material maciço, com formato de lente, gera vedação por contato ao longo de tubulações de alta pressão, além de ser usado em castelos de válvulas e vasos de pressão.
Não existe um tipo universalmente melhor. Existe o tipo mais adequado para cada condição de trabalho. E esse detalhe muda tudo na prática.
Onde a junta anel é aplicada
A junta anel RTJ é muito valorizada em ambientes nos quais a vedação não pode falhar. Isso inclui operações críticas, sistemas com fluido agressivo e linhas submetidas a grande esforço mecânico.
É comum encontrar juntas tipo anel RTJ em perfuração, extração e processamento de petróleo. Nessas áreas, o nível de exigência é alto e a vedação precisa acompanhar a severidade do processo sem comprometer a segurança.
Além disso, o ring joint também aparece em castelos de válvulas, vasos de pressão, tubulações industriais e equipamentos de alta pressão em geral.
Quando a operação exige robustez, esse tipo de junta costuma entrar como solução técnica confiável.
Como escolher a junta anel certa
Antes de definir o modelo, vale olhar para o sistema como um todo. Escolher só pelo nome do produto ou pelo preço quase sempre leva a erro. A especificação precisa considerar o ambiente real de trabalho.
Os pontos mais importantes são estes:
- Tipo de flange: a geometria do flange precisa ser compatível com a junta;
- Pressão de operação: modelos como BX e RX são voltados para condições extremas;
- Temperatura do processo: o comportamento do material muda conforme a faixa térmica;
- Tipo de fluido: composição química, agressividade e risco de corrosão influenciam diretamente;
- Normas técnicas: padrões como ASME B16.20 e API 6A ajudam a garantir compatibilidade e segurança;
- Nível de vedação exigido: algumas aplicações pedem uma margem de segurança maior do que outras.
A melhor escolha é aquela que equilibra compatibilidade técnica, desempenho e vida útil. Quando isso não é observado, a operação costuma pagar a conta depois.
Erros comuns na especificação da junta anel
Um erro bastante frequente é tratar todas as juntas como equivalentes. Na prática, uma junta anel oval não entrega exatamente o mesmo comportamento de uma octogonal, BX ou RX, ainda que todas façam parte da mesma família de vedação.
Outro ponto crítico é ignorar a condição real de uso. Há casos em que o sistema opera com picos de pressão, vibração ou variação térmica, e isso precisa entrar na análise.
Escolher uma junta anel sem considerar o processo completo é abrir espaço para falhas silenciosas.
Também vale evitar reaproveitamento inadequado, instalação sem conferência das superfícies e compra com base apenas em disponibilidade imediata. Vedação industrial não combina com improviso.
Junta anel da Sotequi: solução para vedação com segurança
A Sotequi é uma empresa brasileira sediada em São Paulo e atua como fabricante de gaxetas e juntas de vedação, com presença nas principais capitais e centros industriais do país. Seu portfólio inclui gaxetas, PTFE expandido e modificado, juntas metálicas e não metálicas, papelões hidráulicos, acessórios e ferramentas, além de serviços de instalação.
No caso da junta anel, a empresa trabalha com soluções voltadas para aplicações industriais que exigem segurança e eficiência operacional.
Se a sua operação precisa de uma junta anel confiável, com especificação adequada e suporte especializado, vale conhecer as soluções da Sotequi.
