Junta Metálica

ESPECIFICAÇÕES: Indicadas onde a aplicação exige alta resistência mecânica e em linhas atuando com elevadas temperaturas e pressões. Confeccionadas em aço inox, aço carbono, ligas especiais, grafite flexível, PTFE entre outros. Amplamente utilizadas em vedações como: vapor, gases e derivados de petróleo.

A = Anel de reforço metálico interno
Construído em AISI 3034/ 316/ 321 entre outros.

B= Espiral Metálico
Construído em AISI 304/ 316/ 321 entre outros.

C= Enchimento não-metálico
Construído em aço carbono AISI 304/ 316/ 321 entre outros.

D= Anel de Centralização metálico externo
Construído em aço carbono AISI 304/ 316/321 entre outros.

MODELOS DAS JUNTAS
Grafite/ PTFE

STI-1110
Junta "Tipo Espiral"(Spiral Wound), construída em espiral de metal pré-moldado, com enchimento de material não metálico, enrolado em conjunto. Utilizada em acoplamentos metal-com metal, castelos de válvulas, postigos e portas de inspeção de caldeiras, trocadores de calor etc. Confeccionadas a partir de medidas especiais, desenhos e/ou croquis de acordo com o layout de aplicação.

STI-1120
Junta "tipo espiral"(spiral wound), construída em espiral de metal pré-moldado, com enchimento de material não metálico, com guia de centralização maciço externo. Projetada para flanges de face com ressaltos, lisos, planos e sobrepostos, é a mais utilizada pelas indústrias em geral, devido às características de sua construção. Fabricadas de acordo com as normas da ABNT, ANSI, API, DIN, ISO, MIL, JIS, MSS-SP. 44 e acoplamentos especiais.

STI-1130

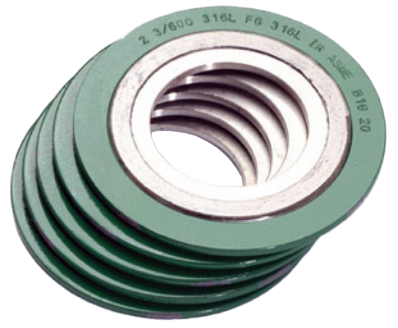

Junta "tipo espiral"(spiral wound), construída em espiral de metal pré-moldado, com enchimento de material não metálico, com guia de centralização maciço externo e interno. Projetada para flanges de face com ressaltos, lisos, planos e sobrepostos, é a mais utilizada pelas indústrias em geral, devido as características de sua construção. Fabricadas de acordo com as normas da ABNT, ANSI, API, DIN, ISO, MIL, JIS, MSS-SP. 44 e acoplamentos especiais.

STI-1140
Junta "Tipo Espiral"(Spiral Wound), construída em espiral de metal pré-moldado, com enchimento de material não metálico, enrolado em conjunto, similar ao STI-1100, porém, com anel de reforço interno. Projetada para flange macho-e-fêmea grande. Frequentemente utilizada em serviços de vácuo. Confeccionadas a partir de medidas especiais, desenhos e/ou croquis de acordo com o layout de aplicação.

MATERIAIS PADRÃO DISPONÍVEIS PARA O ESPIRAL, ENCHIMENTO E ANEL GUIA:
Espiral: SS316L e SS304
Enchimento: Grafite e PTFE
Anel guia: Aço Carbono

CORES
Para facilitar a identificação, utilizamos um sistema de codificação de cores ao redor da parte externa do anel de centralização, permitindo assim a identificação completa dos materiais de centralização e de enchimento.

INFORMAÇÕES TÉCNICAS
Altas temperaturas e altas pressões dependendo dos materiais selecionados.

Antes de aplicar os produtos é indispensável uma análise técnica detalhada, avaliando a compatibilidade dos produtos e a aplicação. A STI Sotequi deve ser consultada sobre as recomendações para aplicações específicas. Equívocos na seleção e aplicação dos produtos, podem ocasionar sérios riscos operacionais, não sendo de responsabilidade da STI Sotequi o uso inadequado das informações presentes nesse folheto. As especificações presentes neste folheto estão sujeitas a mudanças sem prévio aviso.
