- As juntas cortadas são elementos de vedação estáticos aplicados entre flanges, tampas e portas de visita.
- São fabricadas em materiais como grafite, fibras e borracha NBR, adequadas a diferentes fluidos e temperaturas.
- A Sotequi se destaca na produção nacional de juntas cortadas sob normas e padrões internacionais.
Resumo preparado pela redação.

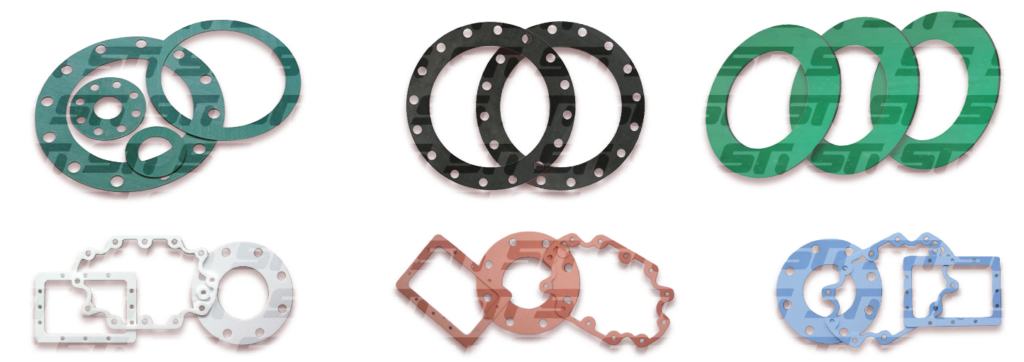

As juntas cortadas são componentes fundamentais em sistemas de vedação estática, garantindo o isolamento completo entre duas superfícies de contato, como flanges, tampas e portas de visita.
Seu objetivo é simples, mas essencial: evitar vazamentos de fluidos — sejam líquidos, gases, vapor ou derivados de petróleo — que possam comprometer o funcionamento seguro e eficiente das instalações industriais.
Por isso, são amplamente empregadas em refinarias, indústrias químicas, alimentícias, siderúrgicas e farmacêuticas, sempre adaptadas às condições de temperatura, pressão e fluido envolvido.
A qualidade da junta cortada define o desempenho de todo o sistema. Quando mal dimensionada, pode causar perda de pressão, contaminação de produtos e até falhas operacionais graves.
Como são fabricadas as juntas cortadas
As juntas cortadas são produzidas a partir de chapas planas de materiais não metálicos ou semi-metálicos, cortadas conforme o formato e dimensão exigidos pela aplicação.
A confecção segue padrões internacionais de normas técnicas, como ASME B16.5, B16.21, B16.47 e DIN, além de poder ser feita sob medida, conforme croquis, desenhos técnicos ou amostras fornecidas pelo cliente.
Esse tipo de fabricação oferece flexibilidade e precisão, permitindo a produção tanto em grandes volumes quanto em lotes personalizados.
Principais materiais usados nas juntas cortadas
Cada material oferece características específicas de resistência química, térmica e mecânica. Abaixo, estão os principais tipos utilizados na indústria moderna:
- Grafite expandido: ideal para altas temperaturas e pressões, podendo chegar a 500°C em aplicações especiais. É resistente a gases, vapor e derivados de petróleo;
- Fibras de aramida com borracha NBR: excelente combinação entre elasticidade e durabilidade, indicada para aplicações com água, ar comprimido, gases e óleos;
- PTFE (Teflon): resistente à corrosão e a agentes químicos agressivos, ideal para indústrias químicas e farmacêuticas;
- Papelão hidráulico: boa opção para sistemas de baixa e média pressão, com ótimo custo-benefício em aplicações com fluidos menos agressivos;
- Fibras de vidro e carbono: resistentes à abrasão e à oxidação, recomendadas para caldeiras, trocadores de calor e sistemas de alta temperatura.
Juntas cortadas em grafite expandido
As juntas cortadas em grafite expandido são reconhecidas pela alta resistência térmica, estabilidade química e compressibilidade.
Esse material mantém a vedação mesmo em variações extremas de temperatura e pressão, sendo muito utilizado em plantas petroquímicas e refinarias.
Outra vantagem é sua resiliência: o grafite não sofre degradação rápida e possui baixo coeficiente de atrito, o que prolonga a vida útil da vedação.
Essas juntas são indicadas para sistemas com vapor, gases industriais, óleos e combustíveis, onde a confiabilidade é indispensável.
Juntas cortadas em fibras de aramida e borracha NBR
Entre as mais utilizadas no mercado, as juntas cortadas em fibras de aramida com borracha NBR combinam resistência mecânica, elasticidade e estanqueidade.
Esse tipo de junta é amplamente empregado em linhas de água, ar comprimido, vapor leve e produtos derivados do petróleo, operando de forma segura em temperaturas médias.
A borracha NBR (nitrílica) garante aderência e flexibilidade, enquanto a aramida oferece resistência à tração e estabilidade dimensional.
Por isso, são ideais para equipamentos industriais, compressores, válvulas e flanges de baixa e média pressão.
Quando usar juntas cortadas em PTFE
O PTFE, conhecido comercialmente como Teflon, é um dos materiais mais nobres em vedações industriais.
Além de ser quimicamente inerte, o PTFE possui baixa permeabilidade e excelente resistência elétrica, suportando temperaturas de -200°C a +260°C.
As juntas cortadas em PTFE são especialmente indicadas para processos que envolvem:
- Ácidos fortes e solventes químicos;
- Produtos alimentícios e farmacêuticos, onde a pureza da vedação é essencial;
- Ambientes corrosivos ou altamente reativos, como plantas químicas.
Por sua superfície lisa e não aderente, o PTFE evita incrustações e facilita a limpeza, o que reduz o tempo de manutenção e aumenta a durabilidade.
Papelão hidráulico e fibras técnicas: soluções práticas e econômicas
O papelão hidráulico é um clássico das vedações industriais. Composto por fibras de celulose, vidro e carbono unidas por borrachas sintéticas, é ideal para pressões moderadas e fluidos neutros, como água, ar e óleos leves.
Esse tipo de junta oferece boa compressão e é de baixo custo, sendo uma excelente escolha para sistemas que não exigem resistência a altas temperaturas.
Já as juntas cortadas em fibras de vidro e carbono atendem aplicações mais severas.
Ambas as opções são usadas em trocadores de calor, válvulas, conexões e sistemas de exaustão industrial, suportando temperaturas elevadas e ambientes abrasivos.
Como escolher o tipo ideal de junta cortada
A escolha correta depende de uma análise técnica detalhada. Veja os principais fatores que devem ser considerados:
- Tipo de fluido (água, vapor, gás, óleo, ácido, etc.);
- Temperatura e pressão de operação;
- Compatibilidade química entre fluido e material da junta;
- Padrão da flange conforme norma ASME, DIN ou outra aplicável;
- Condições de montagem, reaperto e manutenção.
Uma seleção inadequada pode gerar falhas de vedação, contaminação do processo e riscos operacionais. Por isso, sempre consulte especialistas ou fabricantes certificados para definir o material e o modelo corretos.
Benefícios de investir em juntas cortadas de qualidade
Optar por juntas cortadas de alta qualidade é um investimento em segurança, confiabilidade e durabilidade.
Entre os principais benefícios estão:
- Vedação eficiente, reduzindo vazamentos e perdas de produto;
- Maior vida útil dos equipamentos;
- Facilidade de instalação e substituição;
- Compatibilidade com múltiplos padrões de flange;
- Melhor desempenho em ambientes de alta exigência industrial.
Empresas que adotam juntas certificadas e sob medida reduzem custos com paradas de manutenção e garantem operações mais estáveis e produtivas.
Juntas cortadas da Sotequi: tecnologia, precisão e confiabilidade
A Sotequi é uma empresa brasileira com sede em São Paulo, especialista em juntas de vedação industrial.
Com ampla experiência no setor, fabrica juntas cortadas conforme normas ASME e DIN, utilizando materiais de alto desempenho como grafite, aramida, NBR, PTFE e papelão hidráulico.
A empresa atende todo o território nacional e se destaca por oferecer soluções personalizadas, desenvolvidas de acordo com as especificações de cada cliente e tipo de fluido.
Além das juntas cortadas, a Sotequi fabrica gaxetas, juntas metálicas, PTFE expandido e acessórios para vedação industrial, atuando também na instalação e manutenção desses produtos.
Quer aumentar a eficiência e segurança dos seus sistemas de vedação?
Entre em contato com a Sotequi e conheça as juntas cortadas sob medida que atendem às mais exigentes condições industriais.
